お客様の要望・課題

• 機器老朽化、EOLに伴うリプレース希望
• VSS化による機器管理コストを減らしたい
• 10G化、チャネル化による使用帯域の向上
• 冗長化による耐障害性の向上
• 電話利用によるQOS使用
• 複数機器でのアクセス制御(ACL、NAT）をコアスイッチで一括管理したい
• 既存サーバー群を新規サーバ用スイッチへ全て移行したい

提案・構築システム

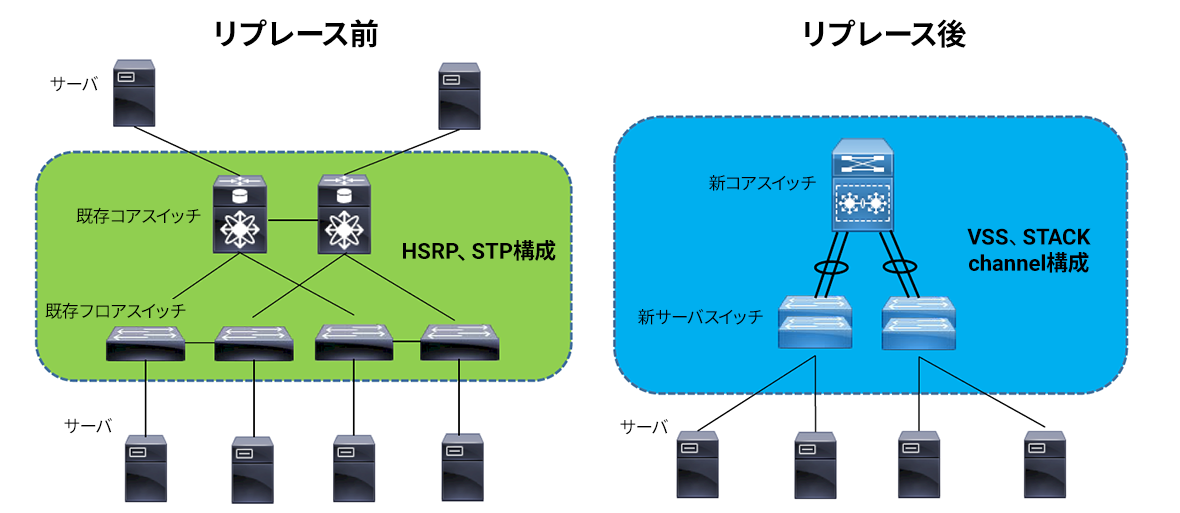

【リプレース前】
既存構成の機器間接続は全て1G、100Mのシングル接続。
サーバーは様々な機器に接続されていた。アクセス制御も複数の機器で行っており、運用コストの削減が課題であった。

【リプレース後】
新構成の機器間接続は全て10G、1Gのchannel接続とし、帯域が向上され可用性、冗長性のある構成となった。
様々な機器に接続されていたサーバーは新規サーバースイッチへ全て移行。複数機器で行っていたアクセス制御もVSS化されたコアスイッチで一括管理する事が可能となり運用コストが大幅に削減された。

対応機種

Cisco
C6807-XL×2台、ISR4331×2台、ISR4351×２台、C891FJ×1台
Catalyst3850シリーズ×4台、Catalyst3650シリーズ×4台、Catalyst2960Xシリーズ×33台
